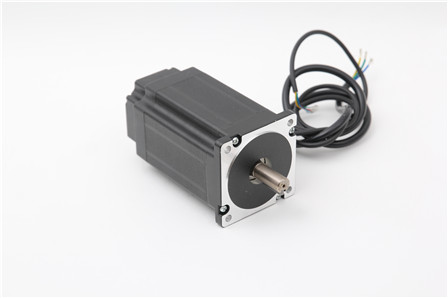

86BL直流無刷（伺服）電機

General Specifications(詳細說明)：
Winding Type………………………………………………… Star
Temperature Rise…………………………………………120℃ electrical angle
Insulation Class…………………………………………B
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………700V AC 1 minute
Electrical Specifications(技術數據):

型號Model	86BL70-240	86BL100-440	86BL125-440	86BL125-640
極數Number of Poles	8
相數Number of Phases	3
額定電壓 Nominal voltage VDC	24	48	48	310
額定轉速 Rated speed RPM	3000
額定扭矩 Rated Torque N-m	0.8	1.6	2.4	2.4
額定電流 RatedCurrent Amps	14	14	21	3.3
輸出功率 OutputPower Watts	250	500	750	750
峰值扭矩Peak Tourque N-m	2.4	4.8	7.2	7.2
峰值電流Peak Current Amps	42	42	63	10
力矩常數Torqueconstant N-m/A	0.06	0.115	0.115	0.73
反電勢常數 BackEMF V/kRPM	4.2	8.2	8.2	55
轉動慣量 Rotor inertia Kg·cm2	0.8	1.6	2.4	2.4
電機長度Body Length (L) mm	98	125	152	152
重量 Mass kg	1.85	2.6	4.0	4.0

警戒:峰值力矩僅作為參數參考,接近或在此條件下長期使用,將導致電機損壞Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.

注意:以上僅為代表產品,電壓，功率、轉速可根據客戶要求制作Note: We can also manufacture products according to customer's requirements.
